電力システムの設計と構築において,ケーブルの選択は安全性と効率性に関する重要な要素です.経面面積が小さいケーブルがコスト管理や経験不足のために選択された場合,次の主要な隠された危険が埋もれている可能性があります: 1過剰な熱と火災: 静かな"目に見えない殺人者"ジョール熱効果は制御不能です. 横断面の面積が十分でないため,導体の抵抗が増加します.そして電流を通過すると過剰な熱が発生します (Q=I2R)熱消耗条件が悪ければ,ケーブルの温度は急上昇し,隔熱層は炭化,溶解,燃焼する可能性があります. 2電圧下降: 機器の"慢性毒" 端の電源品質崩壊: 長距離の電源送信時横切りの面積が小さすぎると,電線の電圧降低が標準値を超える (ΔU=IR)最低でも ライトが点滅し エンジンの速度は不安定で 最悪の場合 精密装置が停止します 3生命損失: 90% の障害は,この加速された保温老化によって引き起こされます.長期間の過負荷操作は,保温材料の熱老化速度を3〜5倍に増加させます.25 年使用期間を想定したケーブルは 5 年以内に破損する危険性があります維持費の倍増:地下ケーブルが故障すると,掘削と修理コストは元の10倍以上になる. 4エネルギーの無駄:見えない"ブラックホール"の線損失は利益を食う:横切りの面積が50%削減されれば,抵抗損失は倍になる.500mの長さの 380V線が正しく選択されていない場合年間電力損失は2万kWhを超えることがあり 電気代数で数千元を無駄にすることになります 5法律上の責任: 事故が発生した場合,あなたは責任を負います. 保険拒否の罠: ほとんどのエンジニアリング保険は,明らかに"設計の誤り"による損失を除外します.巨額の自給自足の補償に直面する可能性があります. 選択の災害を避けるには?正確に負荷電流を計算する: ハーモニック,環境温度,敷設方法などの訂正因子 (K値) を考慮する ダイナミックプランニングマージン:将来の拡張ニーズに対応するために15%~25%の容量を備える 全ライフサイクル費用分析:初期にケーブル料金1万元を節約すれば,後期に維持費10万元になる可能性がある 電気安全は偶然ではなく ケーブルの選択の本質は 設計者が生命に対する畏敬を 計算したものです各電導体の横断面が安全要件に正確に合致すると光を遮る銅の壁を作ることができます

単一モジュールの電力はますます大きくなりそして弦の電流はどんどん大きくなりシステム設計では,電流は17Aを超えています.高出力コンポーネントの利用と適正なスペースは,システムの初期投資コストとキロワット/時間のコストを削減できますシステム内のACとDCケーブルのコストは低くない.コストを削減するためにどのように設計し選択すべきですか?   1DCケーブルの選択DCケーブルは屋外に設置されます.一般的には,照射された光電ケーブルと交互接続された光電ケーブルを選択することが推奨されます.高エネルギー電子束照射後,電池は,電池の電源を照射し,電池は,電源を照射し,電池は,電源を照射し,電源を照射し,電源を照射します.ケーブル隔熱材料の分子構造が線形から三次元網状分子構造に変化する温度抵抗レベルが 70°Cから 90°C, 105°C, 125°C, 135°C,さらには 150°Cまで上昇します同じ仕様のケーブルの現在の負荷能力より15~50%高いDCケーブルを選択する際には,電源が電源を供給する電源を,電源を供給する電源を,電源を供給する電源を,電源を供給する長期にわたって屋外での使用を保証するために,通常のメーカーからの適切な認証を持つ製品を選択する必要があります.最も一般的に使用される光伏直流ケーブルはPV1-F1*4の4平方ケーブルですが,光伏モジュールの電流の増加と単一のインバーターの電力増加により,DCケーブルの長さも増加しています6平方メートルの直流ケーブルも増加しています.   関連仕様によると,一般的には光伏DCの損失が2%を超えないように推奨されています.この基準を使用して,DCケーブルの選択方法を設計します.PV1-F1*4mm2直流ケーブルの線抵抗は4.6mΩ/メートル,PV6mm2直流ケーブルの線抵抗は3.1mΩ/メートルである.直流コンポーネントの動作電圧が600Vであると仮定すると,2%の電圧減少損失は12Vである.コンポーネント電流が13Aであると仮定すると,電圧の電圧が12Vで,電圧が12Vで,電圧が12Vで,電圧が12Vで,電圧が12Vで,電圧が12Vで,電圧が12Vで,電圧が12Vで,電圧が12Vで,電気が13Aで,電気が13Aで,電気が12Vで,電気が12Vで,電気が12Vで,電気が13Aで,電気が12Vで,電気が12Vで,電気が12Vで,電気が12Vで,電気が12Vで,電気が12Vで,電気が12Vで,電気が12Vで,電気が12Vで,電気が12Vで,電気が12Vで,電気が12Vで,電気が12Vで,電気が12Vで,電気が,4mm2の直流ケーブルを使用すると,部品の最先端とインバーターとの距離は120mを超えないように推奨されます (正極と負極を除く単一弦).この距離よりも大きい場合6mm2の直流ケーブルを選択することが推奨されますが,部品の最先端とインバーターの間の距離は170mを超えてはならないことが推奨されています.   2光電ケーブル線損失の計算システムコストを削減するため,太陽光発電所の部品とインバーターは1:1の比率で構成されることはめったにないが,照明条件に応じて一定の過剰なマッチングで設計されている.,例えば110KWのモジュールでは100KWのインバーターが選択されます.インバーターのAC側の1.1倍の計算によると,最大AC出力電流は約158Aインバーターの最大出力電流に応じて選択できます. 構成要素の数に関係なく,インバーターのAC入力電流は最大出力電流を超えない.   3インバーターAC出力パラメータ 一般的に使用される太陽光発電システムAC銅ケーブルにはBVRとYJVが含まれます.BVRは銅コアポリビニルクロロイド断熱軟線,YJVはクロスリンクされたポリエチレン断熱電源ケーブルを意味します.選択する際ケーブルの電圧レベルと温度レベルに注意してください. 炎阻害型を選択してください. ケーブルの仕様は,コアの数,名目横切りに表されます.そして電圧レベル:単核分岐ケーブル仕様表記方法,1*名目横切り,例えば1*25mm 0.6/1kV,25平方ケーブルを示します.多核回線線ケーブルの仕様表記方法3*50+2*25mm 0.6/1KV のような,同じループ*名目横切りのケーブルの数, 3*50平方電源線,1*25平方中性線,1*25平方接線を示す.

ポリビニル塩化物から隔離された電源ケーブル:ポリビニル塩化物プラスチックは安価で,物理的および機械的性質が良好で,単純な挤出プロセスがあります.しかし,その保温性能は平均的です.1kV以下の低電圧電源ケーブルを低電圧配送システムで使用するために大量に使用されます.電圧安定化装置を搭載した隔熱材料を使用した場合,6kVのケーブルが作れる.   クロスリンクされたポリエチレン断熱電源ケーブル: 優れた電気特性,機械特性,耐熱性国内で中高電圧電源ケーブルを販売している近年,1kVの低電圧ケーブルのクロスリンクが技術的方向になっています.ポリビニルクロイドケーブルと価格で競争できるように.   粘着性オイル浸透された電源電源電源ケーブル: 1992年以前は私の国で中電圧電源ケーブルの主要製品でした.これは100年以上の歴史を持つ クラシックな電源ケーブル構造です電気や熱性能の幅が大きく,使用寿命が長い. 油で満たされたケーブル: 66〜500kVに適しています. ゴム断熱電源ケーブル: 柔軟で移動可能な電源ケーブルで,主に企業がしばしば敷設位置を変更する必要がある場所に使用されます.天然ゴム断熱が使用されます.電圧レベルは主に1kV6kVの電圧が作れる. 断熱電線:基本的に断熱電線を搭載した上空電導体で,断熱電線はポリビニルクロロイドまたは交叉結合されたポリエチレンで作られる.通常は単一のコアで作られる.3〜4相隔断核は,シートなしの束に折りたたまれる.配線された上空ケーブルと呼ばれます   電源ケーブルの特徴:   他の上空の裸のワイヤーと比較して,その利点は,外部の気候の影響が少ない,最も信頼性があり,隠蔽され,保守が少なく,耐久性があり,さまざまな機会に敷くことができます.電源ケーブルの構造と製造プロセスは比較的複雑で,コストは比較的高い..   仕様は違いますが,それぞれに以下の特性と製造要件があります   稼働電圧は高なので,ケーブルには優れた電解性能が必要です.   伝送容量は大きいので,ケーブルの熱性能がより顕著です.   石井は様々な環境条件 (地下,トンネル溝,シャフトの斜面,水下など) で固定的に敷かれており,数十年に渡る信頼性の高い運用を必要とします.また,シート材料と構造に対する要求も高い..   電力システム容量,電圧,段階数,および異なる敷設環境条件などの要因の変化により,電力ケーブル製品の種類と仕様もかなり多い電源ケーブルの強力な電気特性により,電源ケーブルの電気的および機械的性質の考慮は比較的顕著である.

各国のケーブルの指定コードは,各国で異なります.以下は,ドイツにおけるケーブル指定の指定コードの一部です.   基準基準 DIN VDE 0292 ケーブル指定のタイプ指定コードDIN VDE 0293-308 ケーブル/ワイヤと柔らかいワイヤのコアの色による識別標準シリーズDIN VDE 0281 PVC断熱ケーブルゴムから隔離されたケーブルのためのDIN VDE 0282規格シリーズ 指定コードプラスチック製の電源ケーブル DIN VDE 0262,DIN VDE 0263,DIN VDE 0265,DIN VDE 0266,DIN VDE 0267,DIN VDE 0271,DIN VDE 0273とDIN VDE 0276の部分603,604に従ってプラスチック製の隔熱とプラスチック製のカバー付きの電源ケーブル 620, 622, 626 プラスチック製の隔離材とプラスチック製のシート付きのケーブルについては,以下の指定コード (導体から始まる) を使用する. コード 記述 N 標準に準拠するケーブル A について アルミ導体 Y ポリビニルクロリド (PVC) の保温 2Y 熱塑性ポリエチレン (PE) の保温 X について 断熱用ポリビニルクロリド (XPVC) 2X 断熱材は,交叉結合ポリエチレン (XLPE) H 導体と隔離の上にフィールド制限導電層 Hx 交叉結合したハロゲンフリーポリマー混合物の隔離 C について 銅のコンセントリック導体 CW 銅の集中導体,波形 (セアンダー) CE 各コアの多コアケーブルに集結導体 S 編み物銅 SE 多コアケーブルでは,電導体上の導電層と各コア上の隔熱と銅スクリーンを制限するフィールド (ここでは"H"が省略されています) F について 空気ケーブル (DIN VDE 0276) F について 鋼鉄の平面電線を装甲する FE 断熱維持 (F) 縦断的に水密ケーブル (スクリーン) B について 鋼鉄テープ装甲 R 鉄鋼の円線電線を装甲する G 鉄鋼テープのヘリックス Hx 交叉結合したハロゲンフリーポリマー混合物 Y ポリビニル塩化物 (PVC) の内膜 Y ポリビニル塩化物 (PVC) の外膜 2Y ポリエチレン (PE) の外殻 1Y ポリウレタン外膜 (PUR)   導体の横切り,形状,構造 コード 記述 R 円形導体 S セクター形の導体 E について 固体導体 M について 鎖状の導体 RE 円状導体,固体 RM 円形導体,固定 SE 断面状の導体,固体 SM 断面状の導体,鎖状 OM 円形の導体,鎖状 H 波導体 /V コンパクトな導体

親愛なるお客様   お知らせします.中国新年の休日のため,1月26日から2月4日までの間,当社の営業は休業となります. 2月5日に通常の営業を再開します. worldmarket@zhenglancable.comにメールしてください. もし緊急の問題があったら電話してください. 皆さんの大きな支援と協力に感謝します 2025年に 繁栄を願っています!   Zhenglan Cable Technology CO., Ltd.

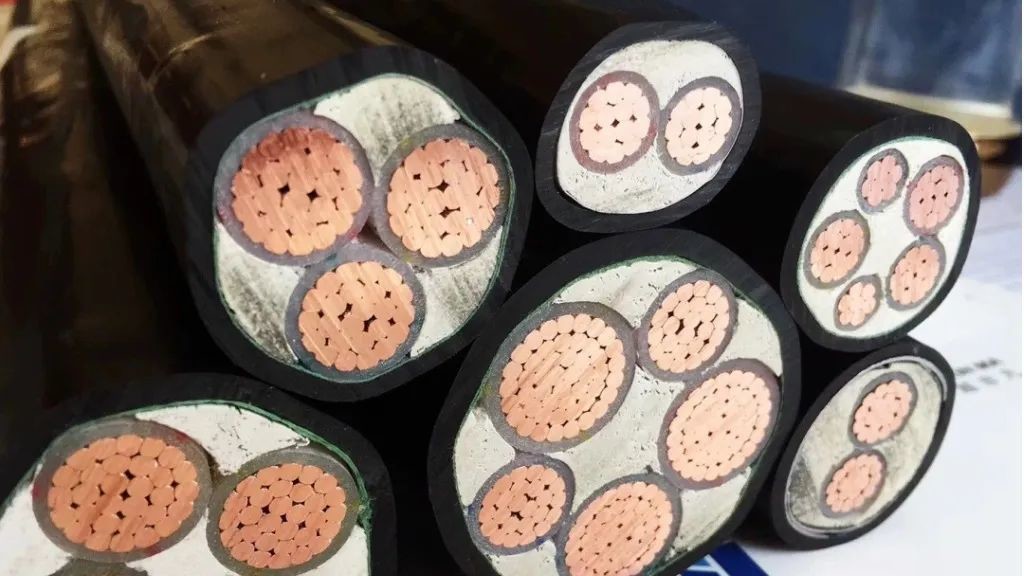

  実用的な応用では,圧縮銅導体の設計では,圧縮係数,ストランディング構造,材料の抵抗性など多くの要因を考慮する必要があります.   例えば95mm2の圧縮銅導体では,そのキロメートル抵抗は0.193Ω/kmを超えてはならない.合理的なストランディング構造と単一の線直径によって達成する必要がある.   圧縮プロセスは電導体の抵抗性を増加させるので,設計中に対応する調整因子を導入する必要があります.圧縮係数 K3 と ストレンド系数 K2 など最終抵抗値が標準要件を満たしていることを確認する.     圧縮銅導体の横断面と直流抵抗の関係は,以下の点で要約できる. 1逆関係:横断面Aは直流抵抗Rに逆比例する,つまり横断面が大きいほど直流抵抗が小さい. 2圧縮効果:圧縮過程で導体が硬化し,修正因子によって調整する必要がある抵抗を増加させます. 3設計要件: 国内規格 (GB/T3956など) によると,電導体の直流抵抗値は,電導体の適性を測定する主要な指標です.横切りの面積は設計と計算の基礎にすぎません. 4実用的な適用における調整: 生産過程において,コストを削減するため,直流抵抗要件を満たす最小値に横切面面積を削減することができる.しかし,この慣習はケーブルの全体的な性能に影響を与える可能性があります.   したがって,圧縮銅導体の設計と製造では,横切りの面積,圧縮係数,導体の直流抵抗が標準要件を満たし,実用的なアプリケーションでの性能要件を満たすことを保証するために.   圧縮銅導体の圧縮系数K3と扭曲系数K2の特定の計算方法は次のとおりである. 圧縮係数K3: 圧縮係数K3は,圧縮後の導体の実際の横断面と圧縮されていない場合の理論的横断面の比率を指します.証拠によると圧縮係数の値は通常 0 です.90生産経験とプロセス試験に基づく経験的なデータです.   扭曲係数K2 曲線係数K2は,単一のワイヤの実際の長さの曲線ピッチ内の曲線ピッチの長さの比率を指します. その他の関連パラメータ 1単線直径: 単線直径0.6mm以上の鎖状導体では,K2は1である.02単線直径が0.6mm未満の鎖状導体では,K2は1である.04. 2配線係数:単核ケーブルと配線されていない多核ケーブルでは1であり,配線された多核ケーブルでは1である.02.   要約すると,圧縮銅導体の圧縮係数K3と扭曲係数K2の特定の計算方法は以下のとおりである.圧縮係数K3:通常は0です.90.
