製品詳細
起源の場所: 河南省、中国
ブランド名: Zhenglan cable
証明: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
モデル番号: 費用対効果の高いアルミニウム地下電力ケーブル 6-35kV XLPE 絶縁 STA 装甲 - 中電圧地下ケーブル
支払いと配送条件
最小注文数量: 1500メートル
価格: USD 1- USD 200
パッケージの詳細: 木のドラム、木および鋼鉄ドラム、顧客の要求として
受渡し時間: 7～10営業日
支払条件: L/C、T/T、ウェスタンユニオン
供給の能力: 月100000m
材料: |
銅 |
絶縁: |
XLPE |
コア: |
3コア、1コア |
ケーブルマーク: |
インク印刷 |
金属スクリーン: |
銅テープスクリーン |
特徴的な: |
スチールワイヤー外装、スチールテープ外装 |
アウターシース: |
通常のPVCまたは難燃性PVC |
アウトシースカラー: |
黒またはカスタマイズされた |
材料: |
銅 |
絶縁: |
XLPE |
コア: |
3コア、1コア |
ケーブルマーク: |
インク印刷 |
金属スクリーン: |
銅テープスクリーン |
特徴的な: |
スチールワイヤー外装、スチールテープ外装 |
アウターシース: |
通常のPVCまたは難燃性PVC |
アウトシースカラー: |
黒またはカスタマイズされた |
このアルミ導体中電圧地下電源ケーブルは 信頼性や性能を損なうことなく 電力配給の非常に費用対効果の高いソリューションを提供しますアルミニウム電導管を配備するXLPE保温とステールテープ装甲 (STA) 構造このケーブルは,機械的な保護が必要な地下と室内アプリケーションの幅広い範囲のために設計されていますが,重量とコストは重要な考慮事項です性能と経済性の最適なバランスを求める大規模なインフラプロジェクト,電力ネットワーク,産業施設にとって理想的な選択です.

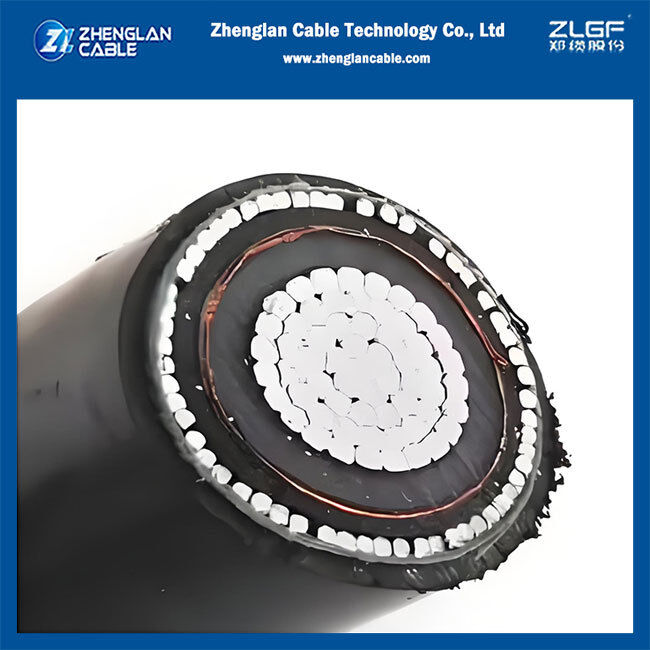

製品構築
指揮者: 細かい,円形なプロフィールを確保するために圧縮されたアルミニウム (クラス2)
導体画面: 隔熱装置とのスムーズな電気インターフェースを確保するために,外押しした半導体層.
断熱装置: XLPE (クロスリンクポリエチレン),優れた電気的および熱的特性を提供します.
隔熱スクリーン: 挤出された半導体層,しばしば金属のスクリーン (例えば銅テープ) と組み合わせられる.
金属スクリーン:銅テープスクリーン
装甲: 鋼鉄テープ装甲 (STA),衝撃や粉砕に対する強力な機械的保護を提供します.
外殻: 耐久性があり紫外線に耐えるPVCまたはPE蓋で,ケーブルを湿度,化学物質,環境ストレスから保護します.
典型的な用途
主要配送ネットワークと二次配送ネットワーク
産業複合体や住宅区の地下電力供給
ケーブル管や溝の設置
室内用装置,例えばスイッチ装置やトランスフォーマー接続
費用に敏感なインフラプロジェクト
製造基準と電圧
基準: IEC 60502-2,BS 6622 または顧客の要求に応じて
定位電圧:6kVから35kV
基本数単核か3核か
テクニカル仕様
|
パラメータ |
詳細 |
|
電圧範囲 |
6〜35kV |
|
指揮者 |
アルミニウム,クラス2 ストランディング |
|
断熱装置 |
XLPE |
|
装甲型 |
鋼鉄テープ装甲 (STA) |
|
外殻 |
PVC/PE |
|
マックス 指揮者 |
90°C (普通),250°C (ショートサーキット) |
|
横断面 |
最大 630mm2 または必要に応じて |
入手可能な変数
装甲: STA (ステールテープ装甲) とSWA (ステールワイヤ装甲) のオプションが利用できます.
蓋材:PVC,PE,またはHDPE
コア: 単核または3核の設計が可能です.
|
正常横切面面積 (mm2) |
アプロ導体直径 (mm) |
ノム 隔熱厚さ (mm) |
銅テープの厚さ (mm) |
銅線のスクリーンの面積 ((mm2) |
隔熱直径 (mm) |
装甲の厚さ (mm) |
ノム 厚さ (mm) |
総直径 (mm) |
推定重量 (kg/km) |
|
|
|
|
|
|
|
|
|
|
|
CU |
AL |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
Zhenglan Cable Technologyは,IEC 60502-2認定のMVケーブルを,競争力のある工場直送価格,迅速なリードタイム,および完全なタイプテストレポートで提供しています.カスタマイズされたオートメントのために私たちと連絡してください.
