製品詳細
起源の場所: 中国
ブランド名: Zhenglan Cable
証明: 3C，ISO 9001:2015，ISO 14001:2005
モデル番号: 赤く黒い6mm2太陽ワイヤー10 AWG XLPOの絶縁材PVの太陽ケーブル
支払いと配送条件
最小注文数量: 5000meters単一色
価格: 交渉可能
パッケージの詳細: 1000m/drum
受渡し時間: 7〜15日
支払条件: T/T,L/C ウェスタン・ユニオン
供給の能力: 80000M/DAY
材料: |
錫メッキ銅 |
絶縁: |
クロスリンクデインポリオレフィン |
アウターシース: |
クロスリンクデインポリオレフィン |
サイズ: |
6mm2 |
標準: |
EN50618、EN50332-1 |
電圧: |
DC 1.5KV |
材料: |
錫メッキ銅 |
絶縁: |
クロスリンクデインポリオレフィン |
アウターシース: |
クロスリンクデインポリオレフィン |
サイズ: |
6mm2 |
標準: |
EN50618、EN50332-1 |
電圧: |
DC 1.5KV |
赤 黒 6mm2 ソーラーワイヤー 10 AWG XLPO絶縁 PVソーラーケーブル:
ソーラーケーブルは、太陽光発電用の相互接続ケーブルです。ソーラーケーブルは、太陽光パネルや太陽光発電システムの他の電子部品を相互接続します。ソーラーケーブルは、UVおよび耐候性に優れています。幅広い温度範囲で使用でき、通常は屋外に設置されます。
ケーブル構造:
導体: BS EN 60228:2005 cl. 5 に準拠した細線錫メッキ銅導体。
絶縁: UV耐性、架橋、ハロゲンフリー、難燃性コンパウンド
コア識別: 赤、黒
シース: UV耐性、架橋、ハロゲンフリー、難燃性コンパウンド
ケーブルカラー: 赤、黒
梱包スタイル: 100メートル/ロール、200メートル/ロール、500メートル/ドラム、1000メートル/ドラム、または顧客の要件に応じてカスタマイズ
赤 黒 6mm2 ソーラーワイヤー 10 AWG XLPO絶縁 PVソーラーケーブル 特徴:
定格電圧 Uo/U AC: 1000/1000V DC: 1500/1500V
最大電圧 (Umax) 1800V 試験電圧 6.5kV AC
温度定格 固定: -40℃ ～ +90℃
最小曲げ半径 全体直径の5倍
最大導体温度 +120℃ (20000時間)
難燃性 IEC/EN 60332-1-2
低煙ゼロハロゲン IEC/EN 60754-1/2, IEC/EN 61034-1/2, EN 50267-2-2 オゾンおよびUV耐性 EN 60811-403, EN 50396, EN ISO 4892-1/3
DC接続:
個々のモジュールはケーブルで接続され、PVジェネレーターを形成します。モジュールケーブルはジェネレータージャンクションボックスへのワイヤーとして接続され、メインDCケーブルはジェネレータージャンクションボックスからインバーターに接続されます。地絡および短絡のリスクを排除するために、各二重絶縁された正極および負極ケーブルは分離されています。
| 公称電圧 | (DC):1.5KV (AC):1.0/1.0KV |
| 完成ケーブルの電圧試験 | (AC):6.5KV(DC):15KV,5MIN |
| 周囲温度 | -40℃～+90℃ |
| 熱耐久性 |
+120℃,2000h 破断伸び≥50% |
| 耐用年数 | >25 (-40℃～+90℃) |
| 短絡許容温度を参照 | 200℃,5 (S) |
| 曲げ半径 | ≥4×φ (D<8M),≥6×φ (D≥8MM) |
| 酸およびアルカリ溶液への耐性 | EN60811-404 |
| 冷間曲げ試験 | EN60811-504 |
| 耐候性/UV耐性 | HD605/A1 |
| 完成ケーブルのオゾン耐性 | EN50396 |
| 火災条件下での試験 | EN60332-1-2 |
赤 黒 6mm2 ソーラーワイヤー 10 AWG XLPO絶縁 PVソーラーケーブル 仕様:
| 構造 | 導体構造 | 導体外径 | ケーブル外径 | 抵抗最大値。 | 60℃での電流容量 |
| mm² | nxmm | mm | mm | Ω/Km | A |
| 1X1.5 | 30X0.25 | 1.58 | 4.60 | 13.7 | 30 |
| 1X2.5 | 47X0.25 | 1.98 | 5.10 | 8.21 | 41 |
| 1X4.0 | 56X0.283 | 2.35 | 5.50 | 5.09 | 55 |
| 1X6.0 | 84X0.283 | 3.06 | 6.30 | 3.39 | 70 |
| 1X10 | 142X0.3 | 4.60 | 7.80 | 1.95 | 98 |
| 1x16 | 228X0.3 | 5.60 | 9.20 | 1.24 | 132 |
| 1x25 | 361X0.3 | 6.95 | 11.30 | 0.795 | 176 |
| 1x35 | 494X0.3 | 8.30 | 13.30 | 0.565 | 218 |

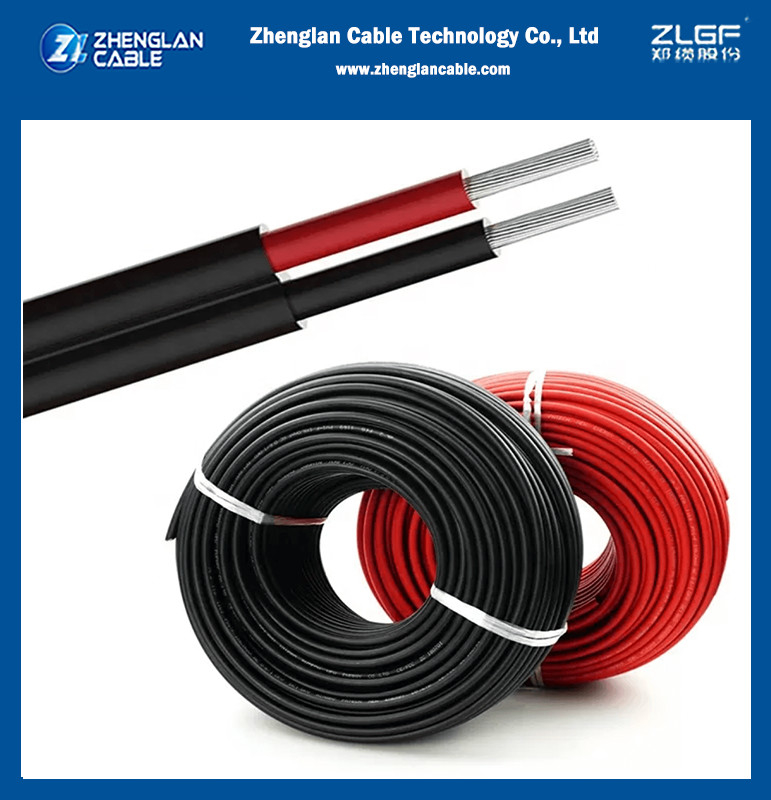

赤 黒 6mm2 ソーラーワイヤー 10 AWG XLPO絶縁 PVソーラーケーブル 画像:
