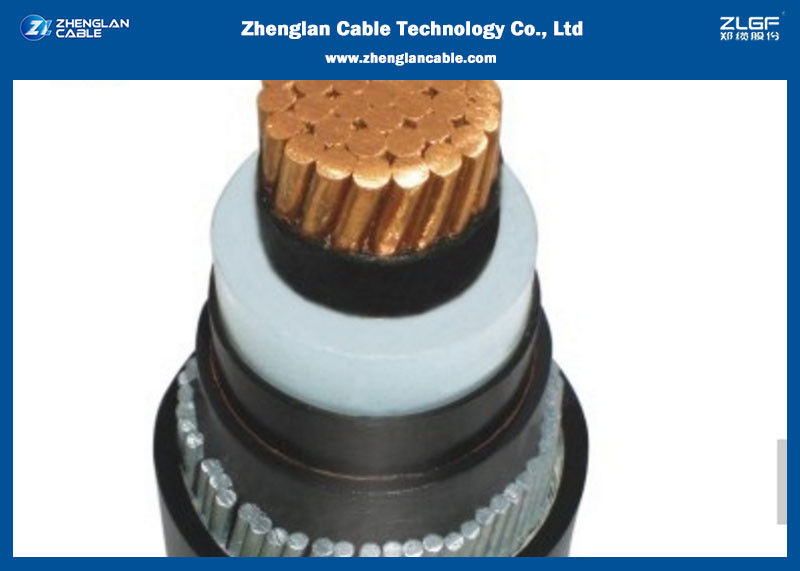

18/30KV MV単核装甲電源ケーブル

18/30KV MV単芯装甲電力ケーブル、IEC 60502/60228に準拠した絶縁ケーブル

ケーブル構造

導体

アルミニウムまたは銅導体が使用されます。630mm²までの導体は円形、圧密、ストランドで、IEC 60228クラス2に準拠します。630mm²導体は円形ストランドタイプで、半導電性テープの層が適用されます。

導体スクリーン

これは、絶縁体と絶縁スクリーンとともに、導体上に同時三重押出プロセスで適用される半導電性架橋性化合物の押出層です。三重押出は、層間の汚染の可能性を排除する単一の高精度操作であり、電気的フィールドに不規則性を生じさせる可能性があります。材料の慎重な選択とプロセスパラメータへの特別な注意により、適用可能な国内または国際規格で規定されている剥離力に必要な程度の絶縁スクリーン層を製造します。

絶縁

これは、導体スクリーン、絶縁スクリーンとともに、三重押出プロセスで導体スクリーン上に適用されるXLPEの押出層です。

絶縁スクリーン

これは、三重押出プロセスで絶縁体上に適用される半導電性架橋性化合物の層です。

金属スクリーン

これは、絶縁スクリーン上に重ねてヘリカルに適用される銅テープの層で構成されます。顧客の要求に応じて、他の金属スクリーンの組み合わせも提供できます。

レイアップ

3芯ケーブルの場合、3つのコアは、ポリプロピレン（PP）フィラーなどの非吸湿性フィラーを使用して隙間に配置され、バインダーテープが重ねて適用されます。これらのバインダーテープは、PVCまたは発泡ポリエチレンにすることができます。

装甲ケーブル用インナーシース（ベッドディング）

PVCまたはPEの押出層は、装甲ケーブル用にレイアップされたコアに適用されます。PVCは通常、IEC 60502 Part 2に準拠したグレードST2であり、PEはグレードST7です。

アーマリング

装甲ケーブルの場合、アーマーはインナーシース上にヘリカルに適用されます。単芯ケーブルの場合、アルミニウム線であり、多芯ケーブルの場合、アーマーは次のオプションのいずれかになります。

a) 亜鉛メッキ鋼線。

b) 亜鉛メッキ鋼テープ。

オーバーシース

装甲ケーブルの場合はアーマー上に、非装甲ケーブルの場合はレイアップされたコア上に押出層が適用されます。外被材料は、PVC、PE、HDPE、またはMDPEのいずれかです。当社の

中電圧ケーブルは通常、BS 6622またはIEC 60502に準拠した赤色のPVCオーバーシースで供給されます。UV放射線や土壌組成の違いなど、さまざまな設置上の考慮事項に合わせて他の色を提供できます。サイトでのシースのテストが必要な場合は、グラファイトコーティングされたオーバーシースに加えて、防蟻剤配合物も供給できます。

ケーブルシースの耐火性能

ケーブルは、IEC 60332規格に準拠するために、特別な難燃性PVCオーバーシースで供給することもできます。また、BS 7211およびBS 6724規格またはその他の同等の国際規格に準拠した低煙ハロゲンフリー（LSZH）シースを備えたケーブルも供給できます。


18/30KV MV単芯装甲電力ケーブル、IEC 60502/60228に準拠した絶縁ケーブル

銅導体XLPE絶縁ケーブル、3芯ケーブルパラメータ:
